Descripció

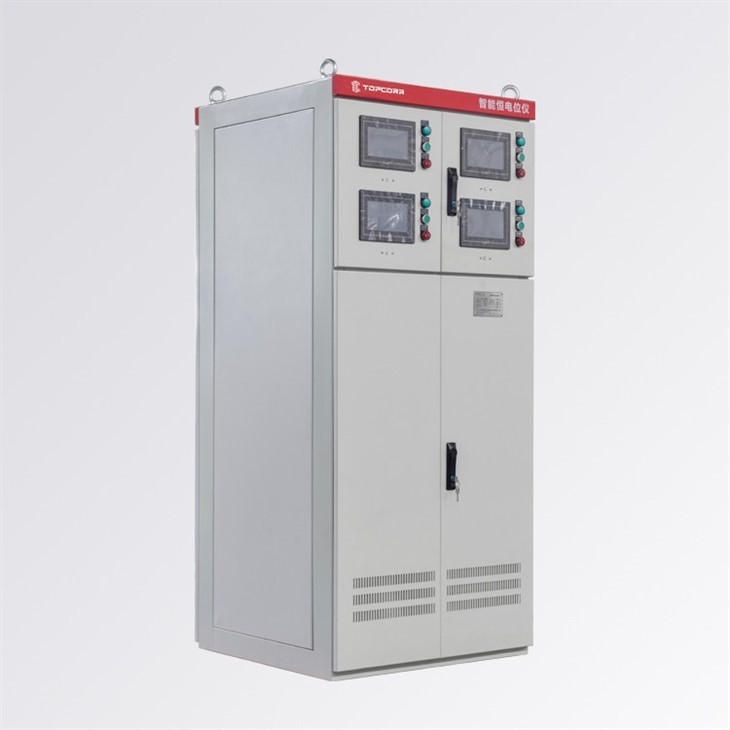

El rectificador de transformador, comunament conegut com a rectificador, és un dels tipus d'alimentació més comuns utilitzats per a la protecció catòdica de corrent impressada. El rectificador converteix la tensió de CA a la tensió de CC segons sigui necessari.

Amb més de 20 anys d'experiència en la fabricació d'equips electrònics de precisió, podem oferir diversos tipus de rectificadors de gamma alta, inclòs el rectificador de transformador refrigerat per aire, el rectificador de transformador refrigerat per oli, el rectificador de transformador d'energia solar, etc.

Camp d'aplicació

A terra, per sobre del nivell, a l'aire lliure, zona segura.

Característiques

Tota la màquina adopta components bàsics d'alta qualitat, amb una qualitat estable i fiable
Interruptor d'alta freqüència opcional i sèrie d'alimentació controlada de silici
Disseny modular, compatible amb múltiples sortides de corrent
Transformador d'aïllament de múltiples sortides d'alta qualitat amb baixa generació de calor i bon rendiment d'aïllament
El sistema de control es basa en un sistema operatiu informàtic incrustat, que és estable i fiable, i té una escalabilitat excel·lent.
El sistema adopta una CPU d'alt rendiment i un AP de mostreig d'alta precisió, i la precisió del control de sortida és alta
Admet modes totalment automàtic i manual
Admet el mode de prova d'encesa/desactivació habitual, GPS
Emmagatzematge de dades de gran capacitat, emmagatzematge automàtic de dades operatives (fins a més de 10 anys)
Panell LCD a tot color, dades intuïtives, fàcil d'utilitzar
Sortida analògica en cas de fallada de referència
Sistema complet d'alarma d'avaria
Admet protocol de comunicació MODBUS RTU i control remot
Proporciona interfície RS485/232, RJ45 i admet la transmissió sense fils
Components opcionals de la funció WIFI

Paràmetres bàsics

Paràmetres ambientals
Tipus d'entorn	A terra				Offshore
Temperatura ambiental	-30 grau ~+75 grau				Personalitzable
Humitat relativa	0-100%RH				Personalitzable
Ubicació d'instal·lació	Interior				A l'aire lliure
Requisits a prova d'explosió	Innecessari		Exd II BT4		Personalitzable
Tipus de refrigeració	Refrigeració per aire				Refrigeració per oli
Mètode d'instal·lació	Tipus de pedestal		Tipus de caixa		Tipus de paret		Tipus de pal
Entrada de potència
Alimentació CA	Monofàsica 220±10% V 50±5% Hz		Trifàsic 380±10% V 50±5% Hz		Personalitzable
Alimentació DC	12V/24V/36V				Personalitzable
Paràmetres del dispositiu
Interacció	Panell LCD
Equip rectificador	Rectificador controlat per silici		Font d'alimentació de commutació d'alta freqüència		Mòdul DC-DC
Paràmetre de sortida	Tensió de CC 0~100 V (personalitzable)				Corrent DC 0~1500 A (personalitzable)
Recompte de canals de sortida	Un sol canal, multicanal opcional
Model de sortida	Potencials constants		Corrent constant		Prova de continuïtat
Mode de funcionament	Automàtic				Manual
Interval de control	+3V~-3V
Control de precisió	Potencials constants Menys o iguals a 10 mV				Corrent constant Menor o igual a 1%
Tancament	Xapa d'acer pintada		Acer galvanitzat		Acer inoxidable (304.316 opcional)
Nivell de protecció del recinte	IP 22-IP68 Opcional
Mida	1120 mm × 960 mm × 780 mm; 1055 mm × 750 mm × 1645 mm; 800 mm × 800 mm × 800 mm; Es poden personalitzar diverses mides
Color	RAL 7035		Color natural d'acer inoxidable		Altres
Protecció	Protecció contra sobretensió i sobreintensitat		Protecció de sobretemperatura		Protecció contra fallades
Alarma	Alarma de sobretemperatura, alarma de sobretensió, alarma de sobreintensitat, alarma de fallada de referència, alarma de connexió inversa de càtode i ànode, alarma de circuit obert, alarma de sobreprotecció i alarma de protecció.
Senyal de transmissió remota de dades		Tensió de sortida		Corrent de sortida		Senyal d'execució
Senyal de control remot de dades		Senyal de regulació de potencial constant		Senyal de regulació de corrent constant		Senyal d'apagada
Mode de transferència		RS485		4-20mA		Internet de les coses		fibra òptica
Autocontrol		Necessari				Innecessari
Interruptor de corrent		Necessari				Innecessari
Mostrador de mesura		Amperímetre DC de sortida		Voltímetre de CC de sortida		Potenciòmetre
		Indicador d'alimentació d'entrada		Indicador d'estat de treball		Voltímetre d'entrada
Bloc de terminals		Transmissió de dades		Terra del xassís		Entrada de potència
		Sortida ànode		Sortida catòdica		Entrada de referència		Connexió de mesura
Protector contra llamps		Entrada de CA				Sortida DC
Resistència d'aïllament		Els terminals d'entrada i sortida no són inferiors a 10 MΩ al xassís
Soroll		No superior a 80 dB(A)
Tres proves		Les plaques de circuit i els punts de soldadura de filferro de la màquina s'han de tractar amb un tractament a prova de floridura, humitat i pols.
Placa d'identificació		Acer inoxidable, incloent fabricant, data de producció, material de l'equip, nom de l'equip, nivell d'entrada, sortida nominal, nivell de protecció, etc.
Esperança de vida		Vida útil contínua no inferior a 20 anys en condicions de funcionament normals

Especificacions

Descripció	Ubicació d'instal·lació	Model	Tensió de sortida V	Corrent de sortida A
Superfície exterior del sòl del dipòsit	Interior sense prova d'explosió	TC-TR-AIA1	30	10
	Interior sense prova d'explosió	TC-TR-AIA3	50	50
	Interior sense prova d'explosió	TC-TR-AIA3	60	70
Gasoducte enterrat	Interior sense prova d'explosió	TC-TR-AIA3	50	30
Gasoducte enterrat	Interior sense prova d'explosió	TC-TR-AIA1	30	20
Drenatge d'interferències de CC	Interior sense prova d'explosió	TC-TR-AOAP	30	10
Vaixells	Exterior personalitzable	TC-TR-AIA3	24	80
Vaixells	Exterior personalitzable	TC-TR-AIA3	36	100
Pila d'acer del moll	Exterior personalitzable	TC-TR-OIA3	40	200
Energia eòlica marina	Exterior personalitzable	TC-TR-AIA3	36	100
Plataforma offshore	Exterior personalitzable	TC-TR-OOA3	24	1000
